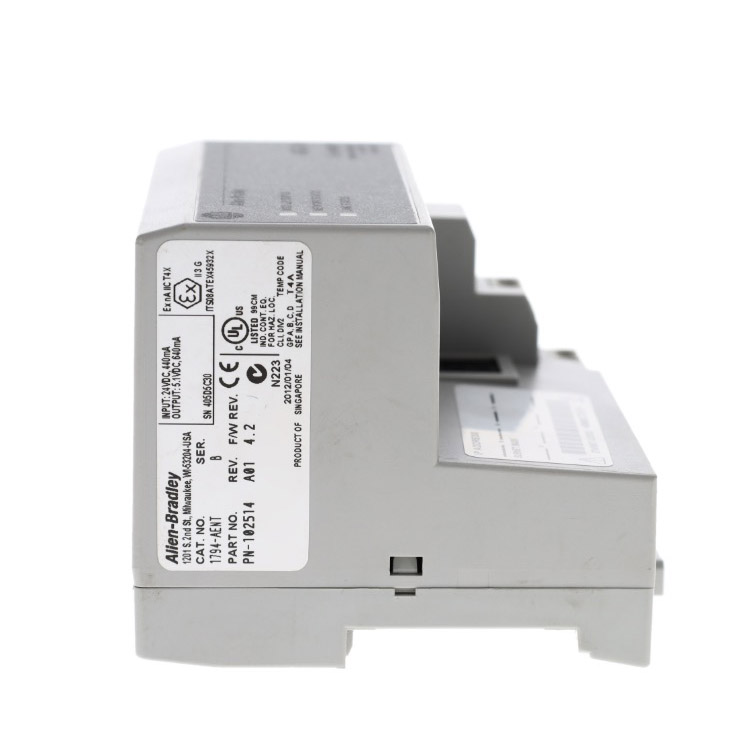

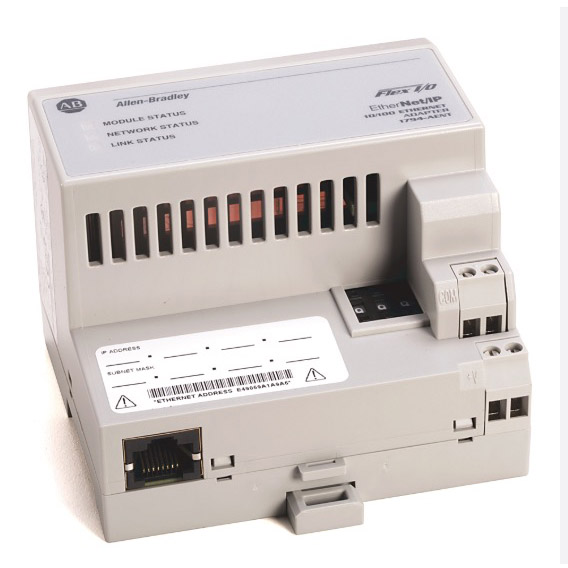

앨런 브래들리 1794-AENT

Allen Bradley 1794-AENT의 공급업체인 Rayon Automation은 Flex I/O 시리즈의 핵심 통신 어댑터 모듈입니다. EtherNet/IP 네트워크와 Flex I/O 모듈 사이의 게이트웨이 역할을 하며 산업용 이더넷의 명령을 기본 데이터로 변환하고 백엔드에서 다양한 I/O 모듈을 구동합니다. 자세한 내용은 언제든지 문의해 주세요.

문의 보내기

제품 설명

Rayon Automation에서 제공하는 Allen Bradley 1794-AENT는 CE 인증 표준을 통과했습니다. Flex I/O 랙의 첫 번째 모듈로서 오른쪽에 있는 최대 8개의 I/O 모듈에 대한 주소 할당, 데이터 통신 예약, 모듈 상태를 컨트롤러에 보고하는 역할을 담당합니다. 우리는 우수한 사전 판매 및 판매 후 서비스를 제공합니다. 부담 없이 구매해 주시기 바랍니다.

핵심 하드웨어 아키텍처 및 고속 네트워크 통신 메커니즘

적응형 산업용 이더넷 인터페이스
Allen Bradley 1794-AENT에는 표준 RJ45 물리적 인터페이스가 장착되어 10/100Mbps의 적응형 통신 속도를 지원합니다. 전이중 모드와 결합하면 백플레인의 데이터 처리량을 크게 늘리고 네트워크 충돌을 제거하며 마이크로초 수준의 I/O 새로 고침 응답을 달성할 수 있습니다.
명시적 및 암시적 메시지 전달 지원
EtherNet/IP 프로토콜에 대한 기본 지원. 암시적 메시징을 통해 결정론적 실시간 제어 폴링 데이터는 마스터 CPU에서 보낸 비주기적 명시적 메시지(명시적 메시징)를 수신하면서 처리되며 이는 온라인 매개변수 구성 및 동적 진단에 적합합니다.
컴팩트한 스냅온 물리적 구조
이는 1794-TB3 또는 1794-TB3S 터미널 베이스와 같은 표준 레일에 설치할 수 있는 효율적인 백플레인 전원 관리 칩을 통합합니다. 오른쪽에 장착된 전체 FLEX I/O 카드 세트에 안정적인 논리적 전원 공급을 제공합니다.

매개변수

매개변수	사양
모델 번호	앨런 브래들리 1794-AENT
모듈 유형	EtherNet/IP 통신 어댑터
호환 시스템	Logix5000 컨트롤러(ControlLogix, CompactLogix 등)
지원되는 최대 I/O 모듈	최대 8개의 Flex I/O 모듈
통신 프로토콜	EtherNet/IP(CIP - 공통 산업 프로토콜)
이더넷 속도	10/100Mbps 적응형
물리적 인터페이스	RJ45(8핀)(AENTR에는 2개의 RJ45 인터페이스가 있음)
지원되는 토폴로지	스타, 트리, 선형(스위치/ETAP 필요); AENTR은 DLR(장치 수준 링)을 지원합니다.
최대 CIP 연결	최대 64개
RPI(요청 패킷 간격)	가장 빠른 1ms
백플레인 전류 소비(5V DC)	350mA
백플레인 전류 소비(24V DC)	10mA
백플레인 전원 공급 장치 출력 용량	최대 1.5A(5V DC)
최대 전력 소비	약 4.5W
서지 전류(최대)	5A(10ms 지속)
크기(H x W x D)	94mm x 94mm x 69.5mm(3.7인치 x 3.7인치 x 2.7인치)
무게	약 0.21kg(0.47lb)(베이스 제외)
상태 표시 등	2: 네트워크 상태(NS) 및 모듈 상태(MS)

일반적인 아키텍처

1. Allen Bradley 1794-AENT는 주 제어실에서 멀리 떨어져 있지만 펌프실, 컨베이어 라인 변전소 등과 같은 현장 장비에 가까운 원격 제어 캐비닛에 설치하는 데 적합합니다.
2. Consuming/Producing 등 다수의 Logix 컨트롤러와 동시에 통신이 가능하여 데이터 공유가 가능합니다.
3. AENT에는 웹 서버가 장착되어 있습니다. 엔지니어에게는 전용 소프트웨어가 필요하지 않습니다. 브라우저를 통해 모듈 IP 주소를 입력하면 모듈 상태, 네트워크 통계, IP 구성 및 연결 진단 정보를 볼 수 있습니다.
