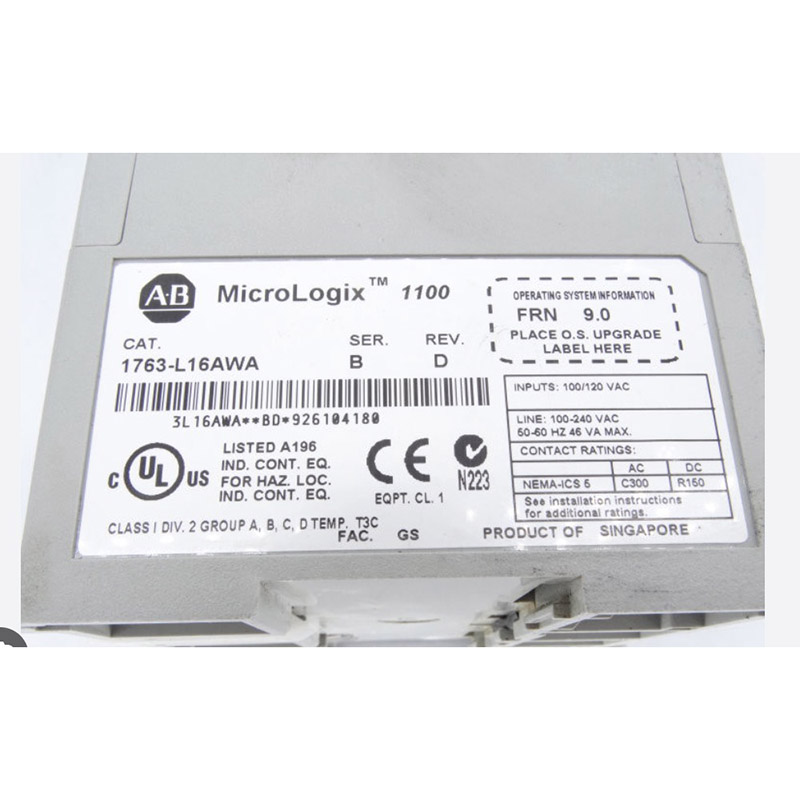

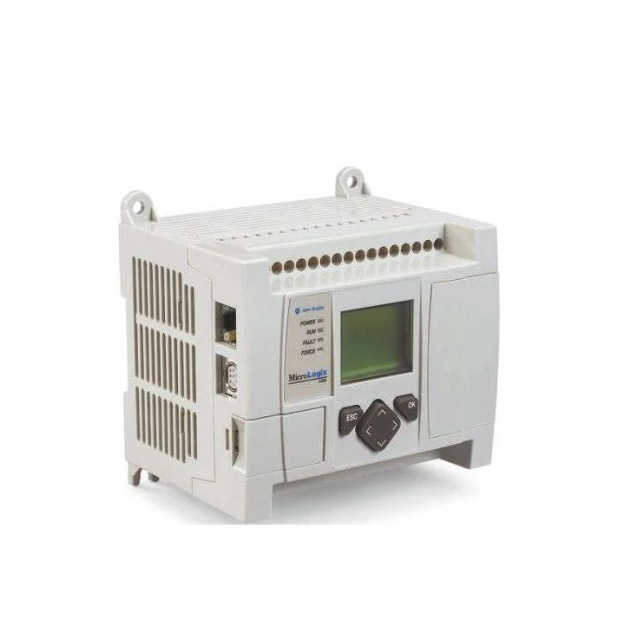

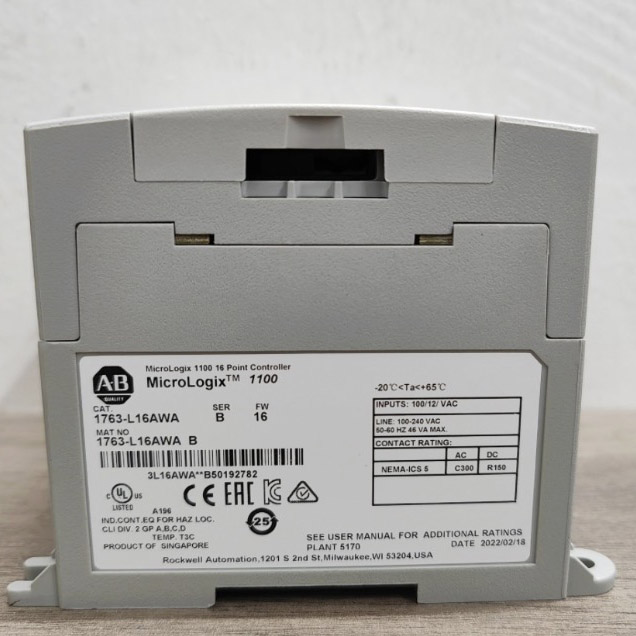

앨런 브래들리 1763-L16AWA

Allen Bradley 1763-L16AWA는 MicroLogix 1100용 컨트롤러입니다. Rayon Automation에서 구입할 수 있습니다. 우리는 합리적인 가격과 독창적인 고품질 제품을 제공하는 중국 수출업체 중 하나입니다.

문의 보내기

제품 설명

효율성과 높은 안정성을 강조하는 산업 자동화 분야에서는 컨트롤러가 다운될 때마다 높은 생산 비용이 발생합니다. 공급업체 중 하나인 Rayon Automation은 중소 규모 제어 시스템의 문제를 해결하는 고품질 Allen Bradley 1763-L16AWA를 제공합니다. 120V AC 전원 공급 장치, 디지털 입력 10점, 아날로그 입력 2점, 릴레이 출력 6점을 통합한 소형 PLC로 높은 비용 효율성과 강력한 네트워크 확장 기능을 갖추고 있습니다.

매개변수

범주	매개변수	사양
일반 하드웨어	내장 I/O 포인트	16점(입력 10점/출력 6점)
	최대 확장 기능	최대 4개의 1762 시리즈 I/O 확장 모듈을 직렬로 연결
	최대 디지털 I/O	80점(본체 16점 + 확장 64점)
	크기(H x W x D)	90mm x 87mm x 62.5mm(3.5인치 x 3.4인치 x 2.5인치)
	무게	약 0.35kg(0.77파운드)
전원공급장치	작동 전압	120/240V AC(50/60Hz)
	입력 전원 공급 범위	85~265V AC, 47~63Hz
	일반적인 전력 소비	약 30W
	서지 전류(최대)	120V AC에서 25A, 240V AC에서 40A
	내장 전원 용량(확장용)	+5V DC / 1750mA, +24V DC / 350mA
AC 입력 사양	작동 전압 범위	79~132V AC, 47~63Hz
	입력 임피던스	약 12kΩ(120V AC에서)
	온 상태 전류	최소 5.0mA(79V AC에서)
	오프 상태 전류	최대 2.5mA
	온 상태 응답 시간	일반 20ms(최대 35ms)
	오프 상태 응답 시간	일반 20ms(최대 35ms)
	격리	광전 절연, 500V AC(입력 단자와 내부 로직 간)

인증사양

Allen Bradley 1763-L16AWA는 수직 설치용으로 설계되었으며 최대 30g의 충격 저항을 갖습니다. 이는 소음 억제 설계를 위한 NEMA 표준 ICS 2-230을 엄격히 따르며 국제 주류 전자기 방출 표준을 완전히 준수합니다. CE, C-Tick, FCC 등 권위 있는 방출 인증을 통과했으며, 엄격한 c-UL-us(UL 508 표준에 따름) 인증을 받았습니다. 유럽 저전압 지침 73/23/EEC의 CE 안전 규정을 충족하며 Class I Div 2 위험 지역 인증 자격과 방폭 및 보호 기능을 갖추고 있습니다.

우리의 장점

시스템 통합 능력
Allen Bradley 1763-L16AWA는 이더넷을 통해 PanelView Plus 구성 요소에 완벽하게 연결될 수 있으며 Logix 대형 시스템으로도 작동하여 최하위 장치부터 클라우드까지 일관된 아키텍처를 제공할 수 있습니다.
비용 절감(TCO)
고가의 프로토콜 변환 게이트웨이가 필요 없이 이더넷 다이렉트 업링크가 내장되어 있어 중간 릴레이 추가 비용과 배선 시간, 온라인 프로그래밍을 위한 가동 중지 시간 및 디버깅 시간이 줄어듭니다.
강력한 현장 적응력
많은 오래된 작업장에서는 여전히 220V/110V AC 제어 회로를 사용합니다. AWA 모델은 현장 센서와 전기 회로를 수정할 필요 없이 직접 연결됩니다.
안정적인 릴레이 절연 보호
다양한 부하로 인해 가혹한 산업 환경을 견딜 수 있으므로 외부 서지 및 잘못된 배선으로 인해 PLC 마더보드가 소손될 가능성이 줄어듭니다.
진단 및 복구 메커니즘
내장된 LCD 화면과 웹 서버 기능을 통해 신속하게 결함을 찾아내고 IP 및 통신 상태를 볼 수 있으며 평균 수리 시간(MTTR)을 크게 단축할 수 있습니다.
긴 수명주기 및 글로벌 지원
산업 등급의 안정성과 긴 수명 주기를 바탕으로 안정적인 공급과 글로벌 기술 지원 시스템을 갖추고 있어 장기적인 작동을 보장합니다.

로컬 I/O 확장을 지원합니까? 최대 확장 용량은 얼마입니까? 예. 16점 내장 I/O 외에도 오른쪽의 확장 인터페이스를 통해 최대 4개의 MicroLogix 1762 확장 I/O 모듈을 연결할 수 있습니다.
어떤 프로그래밍 소프트웨어가 사용됩니까? 기존 프로그램의 호환성을 보장하는 방법은 무엇입니까?
Allen Bradley 1763-L16AWA는 주로 래더 다이어그램 프로그래밍을 위해 RSLogix 500 또는 RSLogix Micro 소프트웨어를 사용합니다. MicroLogix 1000 또는 SLC 500 시리즈 시스템의 경우 프로그램을 쉽고 원활하게 이식하고 호환할 수 있습니다.
모듈은 주로 어떤 카테고리에 속합니까? 자재 운반 시스템, 포장 기계, 수처리 및 하수 제어, 지능형 빌딩 자동화, 분산 I/O 시스템의 원격 터미널 장치(RTU).
