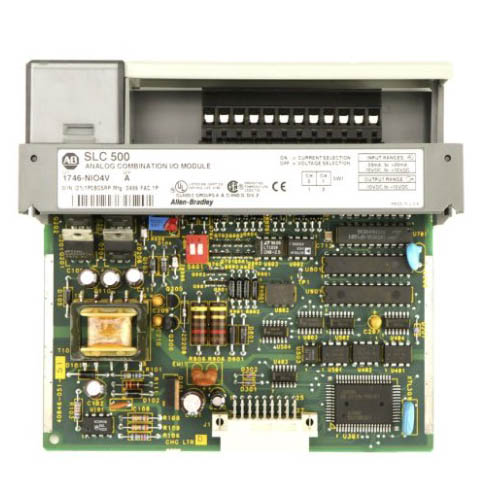

앨런 브래들리 1746-NIO4V

Rayon Automation Technology Co., Ltd. 클래식 SLC 500 시리즈 모듈형 I/O 모듈과 함께 고품질의 Allen Bradley 1746-NIO4V를 저렴한 가격에 구매하세요. 이 조합은 구성 워드 프로그래밍이 필요 없고 입력/출력이 통합되어 있다는 장점을 제공하므로 두 개의 전압 신호만 처리하면 되는 소형 장치의 개조 또는 통합에 매우 적합합니다.

문의 보내기

제품 설명

Rayon Automation Technology Co., Ltd. 공급업체인 Allen Bradley 1746-NIO4V 제품은 상대적으로 부하 용량이 약하고 채널 간 전기 절연이 부족합니다. 배선 시에는 고전압선과 신호선을 동시에 사용하지 않는 것이 중요합니다. 찾고 계신 것이 있으시면 최대한 빨리 연락 주시기 바랍니다.

매개변수

사양	세부
모델	앨런 브래들리 1746-NIO4V
해결	12비트(0부터 4095까지 계산)
정확도(25°C에서)	풀 스케일의 ±0.5%(0~60°C 내에서 최대 ±1%)
입력 임피던스	> 1MΩ
단계 응답 시간	약 60ms(필터 시간 포함)
최대 과부하 전압	±15V DC(손상 없음)
백플레인 전류 소비	5V DC에서 50mA
작동 온도	0°C ~ 60°C(32°F ~ 140°F)
보관 온도	-40°C ~ 85°C
상대습도	5% ~ 95% (결로가 없을 것)
출력 리플	< 10mV 피크 대 피크

애플리케이션 시나리오:

1. 두 개의 0-10V 밸브 개방 피드백 신호(입력)를 읽고 두 개의 0-10V/±10V 신호를 출력하여 밸브 액추에이터(출력)를 제어합니다.
2. Allen Bradley 1746-NIO4V는 모터 속도를 조정하기 위해 주파수 변환기에 0-10V 신호를 출력합니다. 실제 모터 속도 피드백이나 부하 전압을 읽는 것은 전압 입력을 통해 이루어집니다.
3. 0-5V/0-10V 출력 압력 트랜스미터 또는 온도 트랜스미터와 결합하여 PID 폐쇄 루프 조절을 수행합니다.
4. 조정 가능한 전압 여기 신호(출력)를 생성하고 실험실 장비에서 센서(입력)의 전압 응답을 수집하는 데 사용됩니다.

장점 및 특징

Allen Bradley 1746-NIO4V는 단일 슬롯을 사용하여 고도로 통합된 콤보 설계를 채택하여 2개의 입력과 2개의 출력이 있는 순수 전압 유형 채널을 제공합니다. 직접 보드 데이터 액세스를 지원합니다. 복잡한 블록 전송 명령 없이 데이터를 I/O 이미지 테이블에 매핑할 수 있습니다. 12비트 또는 13비트 고해상도 및 정밀도와 산업 등급 광전 절연 및 필터링 간섭 방지 기술이 결합되어 애프터 서비스에서 소형 제어 캐비닛을 위한 효율적인 공간 및 비용 절감이 가능합니다.

모델 교체:
프로그램과 랙을 수정하지 않고 직접 교체해야 하는 경우 1746-NIO4V는 직접 보드 데이터 매핑이므로 번거로운 블록 전송(BTW/BTR) 명령 사용이 필요하지 않습니다. 더 저렴하고 쉽게 구할 수 있는 직접 교체 부품을 원한다면 ProSoft Technology의 호환 모듈을 고려해 보세요. 이 기회를 이용하여 전체 기존 시스템을 업그레이드하려면 매우 안정적이고 잘 구성된 SM1231 AI(4개 입력 채널) 및 SM1232 AO(2개 출력 채널) 아날로그 모듈과 쌍을 이루는 Siemens S7-1200 시리즈로 전환할 수 있습니다. 12비트 해상도(0 - 4095)의 경우 대체가 16비트 해상도(0 - 32767 또는 0 - 65535)를 사용하는 경우 프로그램 SCP를 동기식으로 수정해야 한다는 점에 유의하는 것이 중요합니다.
